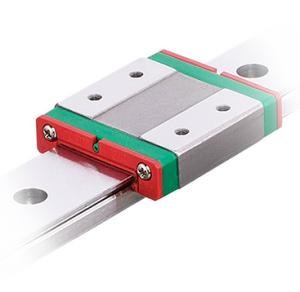

MG系列微小型直線導軌

特征 MGN體積小、輕量化，特別適合小型化設備使用。滑塊、滑軌材質提供不銹鋼及合金鋼兩種。采用哥德型四點接觸設計，可承受各方向負荷，具備剛性強，精度高等特性。有鋼珠保持器設計，在精度允許下具備互換性。MGW(寬幅)加寬滑軌之設計大幅提升力矩負荷能力，可單軸使用。哥德型四點接觸設計，可承受各種方向之負荷并具有高剛性之特點。滑塊裝有微小型保持鋼絲，取下滑塊鋼珠也不會脫落。MGN-O 滑塊主體的一部分采用了樹脂材料，重量減少約20%，特別適合小型化設備使用。MGW-O(寬幅)模塊化回流系統設計，采用樹脂材料，重量減少約20%。

應用 半導體制造設備、印刷電路板IC組裝設備、醫療設備、機器手臂、精密量測儀器、辦公室自動化設備、其它小型直線滑動裝置。

在線咨詢全國熱線
13472871412

產品規格說明

非互換性型及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、滑軌可單出互換使用，較便利，但其組合精度無法達到非互換性型之精度需求，不過由于HIWIN在制造上有良好的尺寸控制及嚴格的質量要求，互換性型之組合精度目前已達到一定的水平，對不需配對安裝直線導軌的客戶而言，是一項很好的選擇。產品型號主要標明系列、尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。
